MOQ: | 1 reeks |
Standaardverpakking: | Triplexgeval |
Betaalmethode: | T/T, Western Union |
Toeleveringskapaciteit: | 10 reeks per Maand |
Antistatische Harde Muur Modulaire Schone ruimte, Hoge normklasse 1000
Voor Zuidkoreaan INNOX-fabriek
Modulaire schone ruimtevoordelen:
Duurzaam
Snelle claninstallatie met minumumverstoring ter plaatse
Handhaaf waarde
Gemakkelijk gewijzigd voor uitbreiding of het repurposing.
Hoewel de duidelijke afdeling niet beschikbaar is, de „Schone ruimte“ termijn wordt gebruikt in het geval van de bouw of ruimte. Een ruimte door pvc-gordijn of harspaneel wordt ingesloten wordt als „Schone cabine“ in het geval van bereidheid beschouwd om de netheidsfactor in een schone ruimte of ruimte die met airconditioning te verhogen. De grootte is 1.5m tot 5m en de schone lucht wordt geïntroduceerd in de cabine met een voorziening van FFU (de Eenheid van de Ventilatorfilter) in het plafond.
De laatste jaren populair, niet op basis van zijn grootte zijn geworden, maar het beschouwen van het als eenvoudige, goedkope, beweegbare structuur met netheidsfactor en het overtreden van niet de bouwcode of Brandweren handelen.
Grootte en specificatie:
Product | Modulaire Schone Zaal |
Grootte | Volgens de grootte van de klant |
Buitenkader | 40*80mm Uitgedreven aluminium |
FFU QTY | 100sets |
LICHT | 36W*40 |
Ventilatorventilator | 120W x6SETS |
Nosie | ongeveer 54dBA |
C mening | Lichtdicht antistatisch pvc-gordijn |
Hoogste plafond | De plaat van FFU en van mirrior SS304 |
Klasse | 1000 |
Deur | Handschuifdeur |
Toepassing:
De schone ruimte is voor het farmaceutische, microbiologische onderzoek en de wetenschappelijke experimenten, dat gedeeltelijk reinigingsmateriaal vereisen.
Met achting aan de bouwcode of de brandwerenhandeling, is er een mogelijkheid van conflict met de normen van lokale overheid of bedrijf van cliënt. Ook, wordt de grootte die over een bureau kan worden opgericht genoemd als „Eenvoudige schone bank“
Na overwegingen zijn noodzakelijk in het geval van selectie van Schone cabine.
1. Berekening van netheidsfactor voor binnen van cabine
2. Selectie van muurmateriaal
3. Selectie van ventilatiesysteem
4. Selectie van airconditioning binnen de cabine
1. Berekening van netheidsfactor voor binnen van cabine
Over het algemeen, wordt het bepaald op basis van schone ruimteverordeningen. De overwogen parameters zijn tarief van omloop, filtertype, stroomsysteem en ventilatiesysteem.
Verwijzingslijst voor tarief van omloop
Klasse van schone ruimte | Algemene numerieke waarde | USA209E normen | Gemiddelde tochtsnelheid |
Klasse 100.000 | 20-30 rotations/h | 20 | 0.005-0.041m/s |
Klasse 10.000 | 30~70 omwentelingen /h | 70 | 0.051-0.76m/s |
Klasse 1.000 | 100-200 rotations/h | 150 | 0.127-0.202m/s |
Klasse 100 | 200-600 rotations/h | 250-400 | 0.203-0.408m/s |
Tarief van omloop per van de de tochtsnelheid van uur (omwentelingen /h) =Average van het de lossingsgebied (m/sec) de capaciteit x (m2) x 3600sec ÷room (volume) (m3)
Punt | Middelgrote of hoge prestatiesfilter | HEPA-filter | ULPA-filter |
Het filtreren capaciteit | Klasse 10-100000 | Klasse 100-10000 | Klasse 10 |
Voorbeelden | Normaal bureau | Na IC-proces | PREic-proces |
Prestaties | Hoge het opsluiten capaciteit zoals vergelijkt bij ruwe deeltjesfilter | Het bezitten van het opsluiten van capaciteit tot 99,97% voor 0.3um-groottedeeltjes | Prossessing het opsluiten van capaciteit tot 99,999% voor 0.1um-groottedeeltjes |
De capaciteit van de luchtstroom en de eenheden van te installeren FFU worden geselecteerd op basis van het volume van schone cabine en de gewenste klasse.
De vereiste luchtstroom (m3/min) =targeted ruimtecapaciteit (m3) ×rate van omloop (omwentelingen /h) ÷60
Voorbeeld)
De FFU-luchtstroom voor een schone cabine met breedte 3m, lengte 2m, hoogte 2m en gewenste klasse van 10000 is (3×2×2) ×75÷60=15 (m3/min)
*Single eenheid van PAU - A17FFU van ons bedrijf is compatibel.
2. Selectie van muurmateriaal
De selectie zou op basis van vereisten moeten worden gemaakt met betrekking tot omringend en intern ruimtemilieu.
Eigenschappen:
1). De schone cabine kan het deel van hoog schoon milieu aanbieden, kan op de bovenkant van de plaats worden geïnstalleerd
die behoefte schoon te maken. De lucht dat uit uit FFU komt zal door de pre filter en HEPA-filter worden gefiltreerd, dan
de schone lucht gaat verticaal binnen in de het werkstreek om het reinigingsvereiste te verzekeren
2).the het lawaai minder dan 52dBA, de luchtsnelheid is 0.35-0.6m/s
3). de afmeting van de schone cabine, past ontwerp aan is beschikbaar
4).it kan door enig worden gebruikt en kan ook met schoon gebied in strook worden verbonden
5). reinigingsrang: klasse 100, klasse 1000 of 10000class
Specificaties:
Punt | Harde muur modulaire schone ruimte | |
Netheid | Klasse 100 aan Klasse 100.000 | |
Afmeting (LXWXH) | Ontworpen vanaf de eisen van de klant | |
FFU | Afmeting | 2x2, 2x4, facultatieve 4x4 |
Structureel kadermateriaal | Roestvrij staal, aluminiumlegering | |
Voeding | 110V/60HZ/AC; 220V/60HZ/AC | |
Filter | Mini facultatieve plooihepa filter/ULPA filter | |
Materiaal van kader | Aluminiumlegering/roestvrij staal 201/SUS 304 | |
Materiaal van muur | Aangemaakt glas/Acryl/Antistatisch transparant PVC/Sandwich-paneel | |
Plafond | Aluminium-plastic paneel/Aangemaakt glas/Acryl/Antistatisch transparant PVC/Sandwich-paneel |
Facultatieve Toebehoren:
Luchtdouche
Pasdoos
Airconditioner
Drukmaat

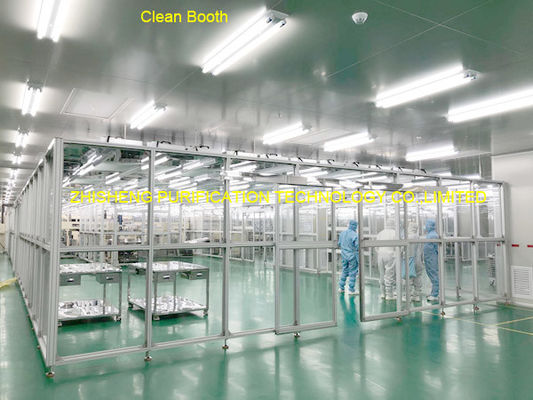

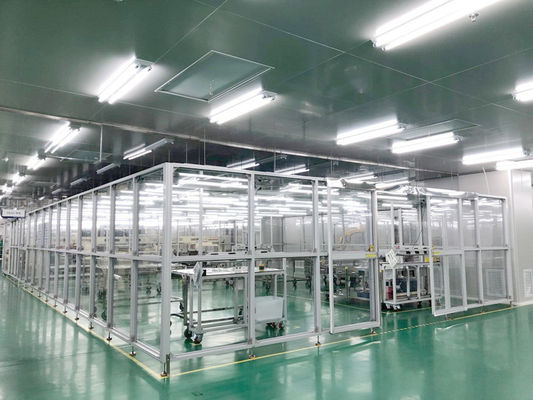

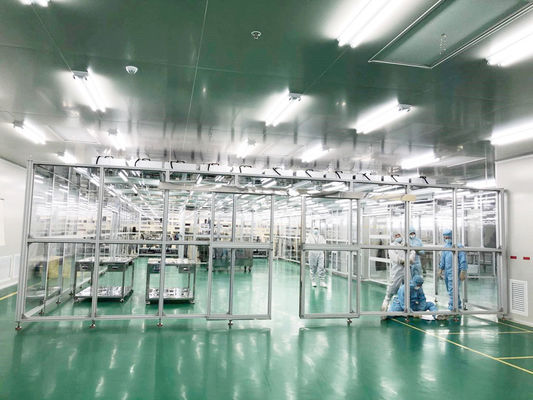

Foto's van Klasse 1000 modulaire schone ruimte:
